半田付け印刷品質スコア析

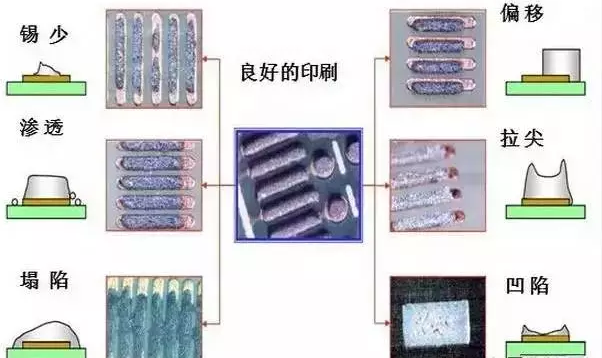

はんだペーストの印刷不良によって引き起こされる一般的な品質の問題は次のとおりです。：

①不十分なはんだペースト（部分的な欠如または全体的な欠如）は、はんだ付け後のコンポーネントの不十分なはんだ接合、コンポーネントの開回路、コンポーネントのオフセット、およびコンポーネントの組み立てにつながります。

②はんだペーストの付着により、はんだ付け後の短絡や部品の偏りが発生します。

③はんだペースト印刷の全体的なオフセットは、スズの減少、開回路、オフセット、垂直部品など、ボード全体のコンポーネントの溶接不良につながります。

④はんだペーストの先端ははんだ付け後の短絡が発生しやすいです。

不十分なはんだペーストにつながる主な要因

1.1 印刷機が稼働しているとき、はんだペーストが時間内に追加されません。

1.2 はんだペーストの品質が異常で、固い塊などの異物が混入しています。

1.3 以前に使い果たされていなかったはんだペーストが期限切れになり、2回目に使用されました。

1.4 パッドに印刷されたソルダーマスク（グリーンオイル）などのパッド上の目立たないオーバーレイに関するボード品質の問題。

1.5 印刷機の回路基板の緩いクランプ。

1.6 はんだペーストがなく、ステンシルの厚みが不均一。

1.7 ステンシルにはんだペーストがないか、回路基板に汚染物質があります（PCBパッケージ、ステンシルワイプ、周囲の空気に浮かぶ異物など）。

1.8 はんだペーストスクレーパーの損傷、ステンシルの損傷。

1.9 はんだペーストスクレーパーの圧力、角度、速度、離型速度などの機器パラメーターが適切に設定されていません。

1.10 はんだペーストを印刷した後、人的要因により誤ってノックオフされた。
